医药专用制氮机
2024/1/31

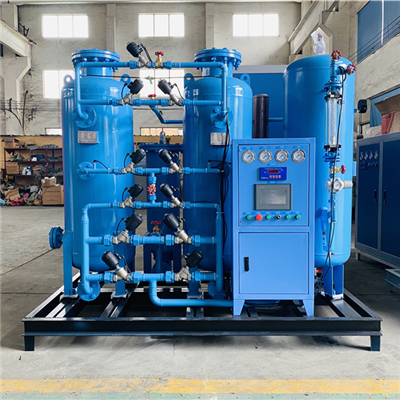

制氮机是指以空气为原料，利用物理方法将其中的氧和氮分离而获得氮气的设备按变压吸附技术设计、制造的氮气制取设备。制氮机以优良碳分子筛为吸附剂，采用常温下变压吸附原理（PSA）分离空气制取高纯度的氮气。通常使用两吸附塔并联，由PLC控制进口气动阀自动运行，交替进行加压吸附和解压再生，完成氮氧分离，获得所需高纯度的氮气。
碳分子筛可以同时吸附空气中的氧和氮，其吸附量也随着压力的升高而升高，而且在同一压力下氧和氮的平衡吸附量无明显的差异。因而，仅凭压力的变化很难完成氧和氮的有效分离。如果进一步考虑吸附速度的话，就能将氧和氮的吸附特性有效地区分开来。氧分子直径比氮分子小，因而扩散速度比氮快数百倍，故碳分子筛吸附氧的速度也很快，所以此时吸附的大体上都是氧气，而剩下的大体上都是氮气。吸附和解吸是靠压力差来实现的，压力升高时吸附，压力下降时解吸。而区分氧和氮是靠两者被吸附的速度差，通过控制吸附时间来实现的，将时间控制的很短，氧已充分吸附，而氮还未来得及吸附，就停止了吸附过程。
制氮机特点
1、原料空气取自自然，只需提供压缩空气和电源即可制氮气。设备能耗低，运行成本费用少。
2、氮气纯度调整方便，氮气纯度只受氮气排气量的影响，普通制氮纯度在95%－99.9%之间任意调节；高纯度制氮机可在99%－99.9995%之间任意调节。
3、设备自动化程度高，产气快，可无人值守。启动、关机只需按一下按钮，开机10-25分钟内即可产生氮气。
4、设备工艺流程简单，设备结构外形紧凑，占地面积小，设备装置适应性强。
5、暴风雪法装填分子筛，避免高压气流冲击导致分子筛粉化现象，让分子筛长时间使用。
6、数显流量计带压力补偿、高精度的工业过程监控二次仪表，具有瞬时流量及累积计算的功能。
7、进口分析仪在线检测，高精度，免维护。
制氮机技术指标
氮气流量：1~3000 m3/h（20℃，101.325kPa）
氮气纯度：≥95~99.9995%（可定制）
常压露点：≤-40℃（可定制）
氮气压力：0.05~0.8Mpa（可定制）
注：氮气流量单位“Nm3/h“均是指20℃，0.101MPa(绝压)状态下的流量单位
HJN/95型制氮机 氮气纯度：95%
规格型号
氮气产量（Nm3/h）
有效耗气量（Nm3/min）
进口管径（DNmm）
出口管径（DNmm）
主机L×W(mm)
Model
Nitrogen
production
Effective air
consumption
Inlet pipe
size
Outlet pipe
diameter
Host
HJN95N-5
5
0.25
15
15
750×750
HJN95N-10
10
0.4
15
15
750×750
HJN95N-20
20
0.8
15
15
13500×850
HJN95N-30
30
1.2
25
15
1350×850
HJN95N-40
40
1.6
25
25
1400×1000
HJN95N-50
50
2
32
25
1400×1000
HJN95N-60
60
2.4
32
25
1600×1000
HJN95N-80
80
3.2
40
25
1600×1000
HJN95N-100
100
4
40
25
1800×1100
HJN95N-150
150
6
50
32
2000×1200
HJN95N-200
200
8
50
32
2000×1200
HJN95N-300
300
12
65
40
2200×1200
HJN95N-400
400
16
65
40
2400×1350
HJN95N-500
500
20
80
50
2500×1550
HJN95N-600
600
24
80
50
2850×1550
HJN95N-800
800
32
100
65
3000×1650
HJN95N-1000
1000
40
100
65
3100×1750
HJN95N-1500
1500
60
125
80
3250×1850
HJN95N-2000
2000
80
150
100
3500×2150
HJN95N-3000
3000
120
200
100
4400×3150
HJN/29型制氮机 氮气纯度：99%
规格型号
氮气产量（Nm3/h）
有效耗气量（Nm3/min）
进口管径（DNmm）
出口管径（DNmm）
主机L×W(mm)
Model
Nitrogen
production
Effective air
consumption
Inlet pipe
size
Outlet pipe
diameter
Host
HJN29N-5
5
0.3
15
15
750×750
HJN29N-10
10
0.46
15
15
1350×850
HJN29N-20
20
0.95
15
15
1400×1000
HJN29N-30
30
1.4
25
15
1400×1000
HJN29N-40
40
1.9
25
25
1400×1000
HJN29N-50
50
2.4
32
25
1600×1100
HJN29N-60
60
2.8
32
25
1600×1100
HJN29N-80
80
3.7
40
25
1800×1250
HJN29N-100
100
4.6
40
25
1800×1250
HJN29N-150
150
7.1
50
32
2000×1350
HJN29N-200
200
9.4
50
32
2150×1400
HJN29N-300
300
14.1
65
40
2250×1400
HJN29N-400
400
19
65
40
2500×1500
HJN29N-500
500
24.5
80
50
2750×1600
HJN29N-600
600
28
80
50
2850×1650
HJN29N-800
800
39.3
100
65
3000×1700
HJN29N-1000
1000
49.1
100
65
3100×1800
HJN29N-1500
1500
73.6
125
80
3250×1850
HJN29N-2000
2000
93.4
150
100
3500×2150
HJN29N-3000
3000
140
200
100
4400×3150
HJN/295型制氮机 氮气纯度：99.5%
规格型号
氮气产量（Nm3/h）
有效耗气量（Nm3/min）
进口管径（DNmm）
出口管径（DNmm）
主机L×W(mm)
Model
Nitrogen
production
Effective air
consumption
Inlet pipe
size
Outlet pipe
diameter
Host
HJN295N-5
5
0.35
15
15
750×750
HJN295N-10
10
0.5
15
15
850×420
HJN295N-20
20
1.2
15
15
850×420
HJN295N-30
30
1.5
25
15
1200×600
HJN295N-40
40
2
25
25
1250×880
HJN295N-50
50
2.5
32
25
1260×880
HJN295N-60
60
3
32
25
1350×950
HJN295N-80
80
4
40
25
1750×1000
HJN295N-100
100
5
40
25
2150×1100
HJN295N-150
150
7.5
50
32
2250×1250
HJN295N-200
200
10
50
32
2500×1350
HJN295N-300
300
15
65
40
2750×1450
HJN295N-400
400
20
65
40
2850×1550
HJN295N-500
500
25
80
50
3000×1650
HJN295N-600
600
30
80
50
3100×1700
HJN295N-800
800
40
100
65
3250×1820
HJN295N-1000
1000
50
125
65
3500×2450
HJN295N-1500
1500
75
150
80
3800×2150
HJN295N-2000
2000
100
200
100
4400×3150
HJN295N-3000
3000
150
250
125
5100×3300
HJN/39型制氮机 氮气纯度：99.9%
规格型号
氮气产量（Nm3/h）
有效耗气量（Nm3/min）
进口管径（DNmm）
出口管径（DNmm）
主机L×W(mm)
Model
Nitrogen
production
Effective air
consumption
Inlet pipe
size
Outlet pipe
diameter
Host
HJN39N-5
5
0.5
15
15
1350×850
HJN39N-10
10
0.56
20
15
1400×1000
HJN39N-20
20
1.1
25
15
1400×1000
HJN39N-30
30
1.8
25
15
1600×1000
HJN39N-40
40
2.3
25
25
1800×1100
HJN39N-50
50
2.9
32
25
1800×1100
HJN39N-60
60
3.5
32
25
2000×1200
HJN39N-80
80
4.5
40
25
2250×1250
HJN39N-100
100
5.5
40
25
2250×1350
HJN39N-150
150
8.3
50
32
2500×1400
HJN39N-200
200
11.1
50
32
2750×1450
HJN39N-300
300
17.5
65
40
3000×1650
HJN39N-400
400
23.2
80
50
3100×1750
HJN39N-500
500
29.2
80
50
3250×1850
HJN39N-600
600
35.5
100
65
3500×2150
HJN39N-800
800
47
125
65
3500×2150
HJN39N-1000
1000
58
150
65
3500×2150
HJN39N-1500
1500
87
150
80
4400×3150
HJN39N-2000
2000
116
200
100
5100×3300
HJN39N-3000
3000
240
300
200
4400×4400
HJN/49型制氮机 氮气纯度：99.99%
规格型号
氮气产量（Nm3/h）
有效耗气量（Nm3/min）
进口管径（DNmm）
出口管径（DNmm）
主机L×W(mm)
Model
Nitrogen
production
Effective air
consumption
Inlet pipe
size
Outlet pipe
diameter
Host
HJN49N-5
5
0.5
15
15
1350×850
HJN49N-10
10
1
20
15
1400×1000
HJN49N-20
20
2
25
15
1600×1000
HJN49N-30
30
3
32
15
1800×1100
HJN49N-40
40
4
40
20
1800×1100
HJN49N-50
50
5
40
20
2000×1200
HJN49N-60
60
6
50
20
2250×1250
HJN49N-80
80
8
50
25
2250×1350
HJN49N-100
100
10
50
25
2500×1400
HJN49N-150
150
15
65
25
2750×1550
HJN49N-200
200
20
80
30
2850×1550
HJN49N-300
300
30
80
40
3100×1600
HJN49N-400
400
40
100
50
3250×1800
HJN49N-500
500
50
125
50
3500×2150
HJN49N-600
600
60
125
65
3500×2150
HJN49N-800
800
80
150
65
3500×2150
HJN49N-1000
1000
100
200
80
4400×3150
HJN/59型制氮机 氮气纯度：99.999%
规格型号
氮气产量（Nm3/h）
有效耗气量（Nm3/min）
进口管径（DNmm）
出口管径（DNmm）
主机L×W(mm)
Model
Nitrogen
production
Effective air
consumption
Inlet pipe
size
Outlet pipe
diameter
Host
HJN59N-5
5
0.6
25
15
1400×1000
HJN59N-10
10
1.1
25
15
1400×1000
HJN59N-20
20
2.2
40
15
1800×1200
HJN59N-30
30
3.3
40
25
2150×1300
HJN59N-40
40
4.4
50
25
2250×1350
HJN59N-50
50
5.5
50
25
2500×1350
HJN59N-60
60
7.1
50
25
2750×1450
HJN59N-80
80
8.8
65
32
2750×1450
HJN59N-100
100
11
65
32
2850×1650
HJN59N-200
200
22
65
40
3250×1820
HJN59N-200
200
22
65
40
3250×1820
HJN59N-300
300
43
80
40
3500×2200
HJN59N-400
400
60
100
50
3800×2200
HJN59N-500
500
75
100
50
4000×2200
HJN59N-600
600
90
125
65
4200×2200
HJN59N-800
800
120
125
65
4800×2200
HJN59N-1000
1000
150
150
80
5000×2200
